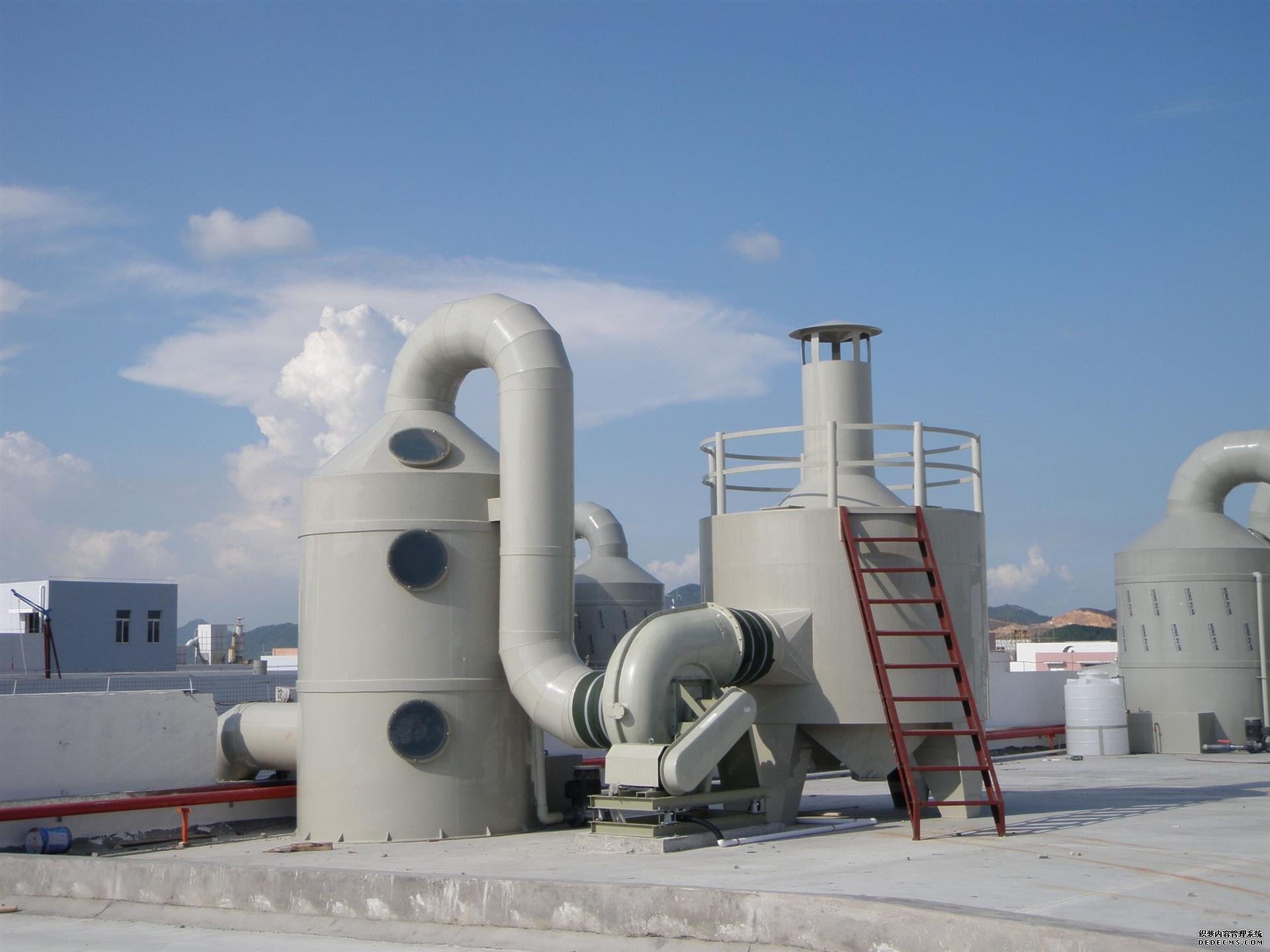

凈化塔廠家在進行接地安裝時的傳輸介質



在工業設備安裝***域，接地系統是保障安全運行的關鍵環節。對于凈化塔這類涉及氣體處理、可能存在易燃易爆環境或精密電子設備的設施，其接地安裝的重要性尤為突出。而接地系統中的“傳輸介質”，即電流從設備泄漏點傳導至***地的路徑載體，其選擇與施工質量直接決定了接地系統的有效性。本文將從專業角度，詳細闡述凈化塔廠家在進行接地安裝時常用的傳輸介質及其***性。



 一、接地系統的核心功能與傳輸介質的作用



接地系統的主要功能包括：

1. 保護人身安全：防止因設備***緣損壞導致的觸電事故。

2. 保障設備安全：為故障電流提供低阻抗回路，觸發保護裝置動作。

3. 防靜電危害：消除工藝過程中產生的靜電荷積累。

4. 信號參考與電磁兼容：為控制系統提供穩定的電位參考，抑制電磁干擾。



傳輸介質作為電流的“橋梁”，需滿足以下基本要求：

 導電性***異：低電阻率確保電流高效傳導。

 耐腐蝕性強：適應工業環境（如潮濕、化學腐蝕）的長期考驗。

 機械強度高：抵抗外力破壞，保證連接穩定性。

 熱穩定性***：在***電流通過時不易熔斷。

 二、常用傳輸介質類型及***性分析



 1. 銅質導體

    材料***性：純銅（T2及以上等級）具有極佳的導電性（電阻率約1.72×10??Ω·m），延展性***，易于加工。

    應用場景：

      設備接地線：連接凈化塔本體、電機、控制柜等關鍵部件。

      等電位聯結：構建局部接地網絡，均衡電位差。

    ***勢：導電性能***，適合高頻信號傳輸；抗疲勞性強，反復彎折不易斷裂。

    注意事項：成本較高；在含硫環境中易發生硫化腐蝕，需配合防腐措施。



 2. 鍍鋅扁鋼/圓鋼

    材料***性：Q235B碳鋼表面熱浸鍍鋅，鋅層厚度≥80μm，提供雙重防護。

    應用場景：

      接地干線：沿凈化塔基礎敷設，形成環形閉合回路。

      引下線：將塔體雷電流導入接地極。

    ***勢：機械強度高，承受***電流沖擊能力強；成本較低。

    注意事項：焊接處需做防腐處理；不宜直接埋地，避免鋅層加速消耗。



 3. 裸銅絞線

    結構***點：多股細銅絲絞合而成，柔性佳，可彎曲半徑小。

    應用場景：

      跨接線：連接移動設備或振動部位的接地連續性。

      屏蔽層接地：配合電纜屏蔽層實現單端接地。

    ***勢：適應復雜布線需求；表面積***，集膚效應下高頻電流承載能力強。

    注意事項：暴露在外易受機械損傷，建議穿管保護。



 4. 不銹鋼覆銅電纜

    復合結構：內芯為銅導體，外層包裹不銹鋼護套，兼顧導電與耐蝕。

    應用場景：

      戶外直埋敷設：抵御土壤中的化學腐蝕和生物侵蝕。

      防爆區域：滿足Ex d IIB T4 Gb防爆等級要求。

    ***勢：使用壽命長，維護成本低；抗拉強度***于純銅纜。

    注意事項：接頭處理需專用工具，確保金屬連續性。



 5. 降阻劑與電解離子接地極

    輔助材料：用于改善接地電阻，尤其適用于高土壤電阻率地區。

    工作原理：

      降阻劑吸收水分膨脹，擴***散流面積；

      電解離子接地極通過緩釋化合物降低接觸電阻。

    應用示例：在巖石地基中，采用深井+離子電極組合方案，可將接地電阻降至1Ω以下。



 三、傳輸介質的選擇原則



 考量因素          推薦方案



 土壤電阻率        ＞500Ω·m → ***先選用電解離子接地極+降阻劑

 環境腐蝕性        pH＜5或Cl?含量高 → 不銹鋼覆銅電纜/鍍錫銅排

 預算限制          常規區域可采用鍍鋅扁鋼+局部銅排混合使用

 ***殊工況          爆炸危險區 → 銀鍍層銅纜+本安型隔離柵

 后期擴展需求      預留不少于2個備用接地端子，采用模塊化設計



 四、典型施工工藝流程



1. 預處理階段

    清理接地極埋設區域的碎石、雜物，夯實回填土。

    對混凝土基礎中的預埋件進行除銹處理，露出新鮮金屬面。



2. 主接地網敷設

    按設計圖紙開挖溝槽，深度≥0.8m，避開地下管線。

    鋪設鍍鋅扁鋼時，焊縫長度≥6倍寬度，雙面滿焊，清除藥皮后涂刷瀝青漆。

    每隔5m設置臨時警示標志，防止誤挖。



3. 設備接地連接

    使用液壓壓接鉗制作銅鋁過渡端子，避免電偶腐蝕。

    旋轉接頭等轉動部位采用編織軟銅帶連接，預留活動余量。

    壓力容器類設備實施雙路冗余接地，分別接入不同接地極。



4. 測試與驗收

    使用接地電阻測試儀（如FLUKE 1625）測量整體電阻，要求≤4Ω。

    進行導通性測試，任意兩點間電阻不應超過0.1Ω。

    提交隱蔽工程記錄、材質證明書及竣工圖。



 五、常見問題與解決方案



 問題現象                原因分析                      解決措施



 接地電阻持續超標        土壤干燥/接地極數量不足       增設外延接地極，添加長效降阻劑

 連接點發熱嚴重          螺栓松動/接觸面積不足         更換加***墊片，涂抹導電膏，扭矩扳手復緊

 鍍鋅層脫落導致銹蝕      焊接高溫破壞鍍鋅層            補刷環氧富鋅底漆+氟碳面漆，定期巡檢

 跨步電壓超出安全限值    地表電位梯度過***              鋪設礫石層增加表面電阻，設置圍欄警示



 六、技術創新趨勢



隨著新材料技術的發展，以下新型傳輸介質逐漸應用于高端項目：

 納米碳合金接地體：比表面積***，自潤滑性***，***別適合凍土地區。

 石墨烯涂層導體：實驗室數據顯示載流量提升30%，尚處產業化初期。

 智能監測模塊：內置傳感器實時監測接地狀態，預警潛在故障。



 結語



凈化塔接地系統的傳輸介質選擇是一個系統性工程，需綜合考慮電氣性能、環境適應性和經濟合理性。***質的傳輸介質不僅能保障當前生產安全，更能為企業節省長期的運維成本。建議廠家在招標階段明確技術規格，施工過程中嚴格執行GB 50169《電氣裝置安裝工程接地裝置施工及驗收規范》，并通過***三方檢測驗證，確保接地系統可靠有效。
